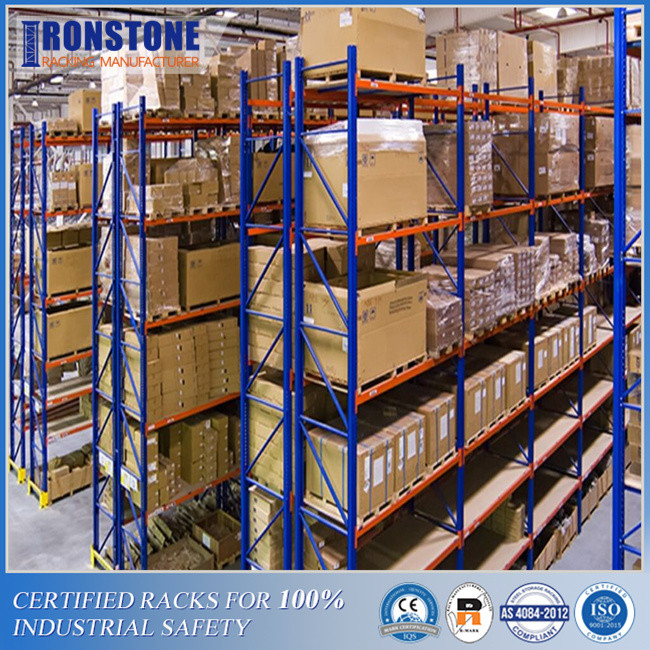

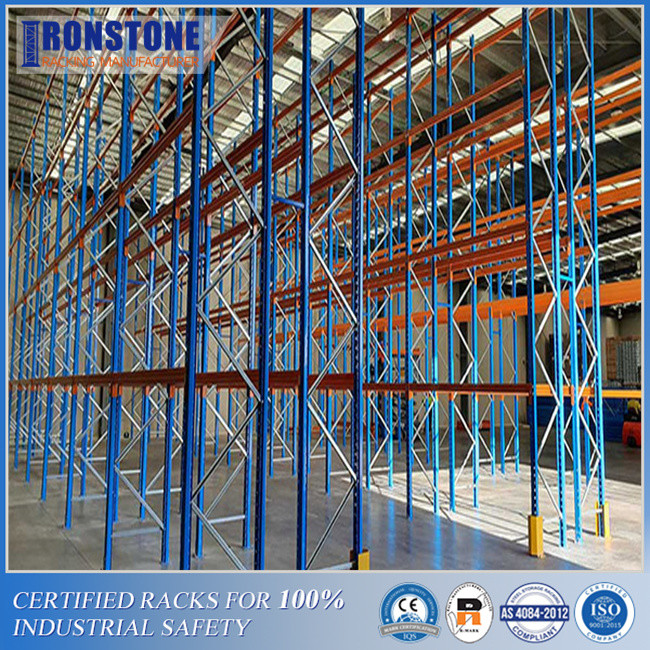

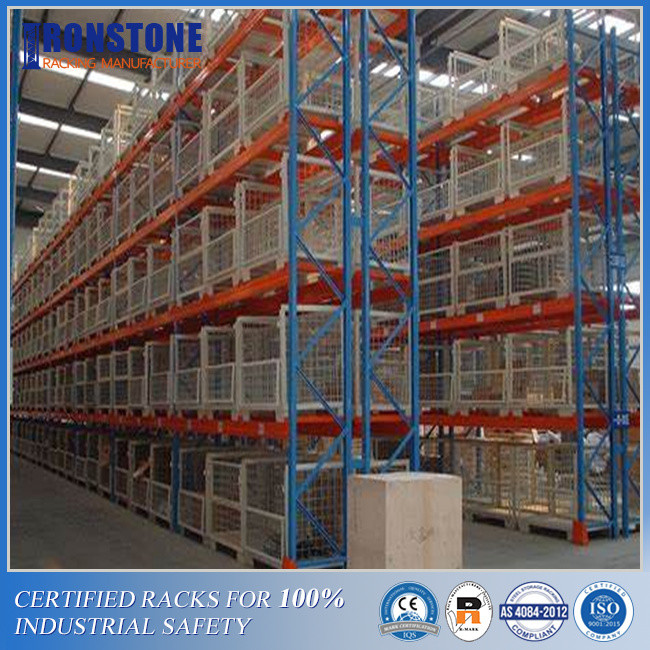

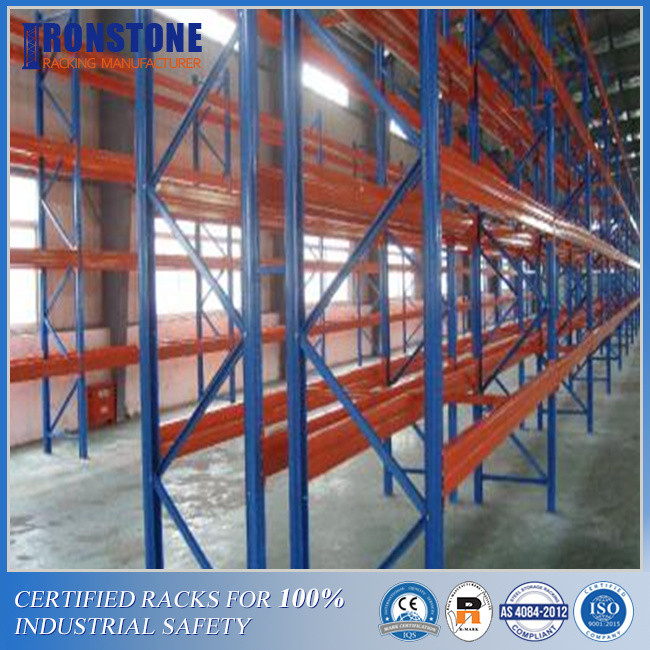

Depo Depolama İçin CE Sertifikalı Ağır Hizmet Seçici Palet Rafı
Çoğu depoda, ağır hizmet depolama kapasitesine sahip seçici palet rafları yaygın olarak görülür.Metal palet rafları, paletlerin yüksek verimliliğe sahip forkliftler kullanılarak yüklenmesi ve boşaltılması için tasarlanmıştır.Çok yönlü endüstriyel palet rafları, FIFO stok yönetimi yöntemlerini izleyerek hacimli palet yüklerini depolayabilir.
Soğuk şekillendirilmiş depolama rafları, özelleştirilmiş boyutlarla mükemmel bir güç-ağırlık oranı sağlayabilir.Ağır hizmet palet yükleri için, uzun süreli kullanım ve depo güvenliği için cıvatalı destek ve taban plakaları daha çok tavsiye edilir.Dikmelere açılan delikler, kişisel saklama ihtiyaçlarını karşılayan kolay ve hızlı kiriş ayarlamalarına olanak tanır.
Kiriş ve dik yükleme kapasitesi tablosu
| Kiriş Yükleme Kapasitesi (Kg/çift) | ||||||||
|
Bölüm Boyut (mm) |
Işın Sapması=L/300 Kiriş Uzunluğu (mm) |
|||||||
| 1800 | 2000 | 2300 | 2500 | 2700 | 3000 | 3300 | 3600 | |
| 80*50*1.5 | 2400 | 1950 | 1250 | 1050 | 900 | 800 | 600 | 400 |
| 100*50*1.5 | 4000 | 3300 | 2100 | 1800 | 1500 | 1250 | 1000 | 850 |
| 110*50*1.5 | 4000 | 2700 | 2300 | 1900 | 1600 | 1300 | 1100 | |
| 120*50*1.5 | 3200 | 2700 | 2300 | 1900 | 1500 | 1300 | ||
| 140*50*1.5 | 3850 | 3300 | 2700 | 2300 | 1900 | |||
| 160*50*1.5 | 4600 | 3700 | 3100 | 2600 | ||||
| Dik Çerçeve Yükleme Kapasitesi (kg) | |||
| Dik Bölüm Boyutu (mm) | kalınlık(mm) | çerçeve derinliği(mm) | Yükleme Kapasitesi(kg) |
| 80*60 | 1.8 | 800/900/1000/1050 | 6000 |
| 2.0 | 900/1000/1050/1100 | 8000 | |
| 90*70 | 1.8 | 800/900/1000/1050 | 8000 |
| 2.0 | 900/1000/1050/1100 | 11000 | |
| 100*70 | 2.0 | 900/1000/1050/1100 | 13000 |
| 2.3 | 900/1000/1050/1100 | 15000 | |
| 2.5 | 900/1000/1050/1100 | 16500 | |
| 120*95 | 2.0 | 900/1000/1050/1100 | 18000 |
| 2.3 | 900/1000/1050/1100 | 20000 | |
| 2.5 | 900/1000/1050/1100 | 22000 | |
| 3.0 | 900/1000/1050/1100 | 26000 | |
kiriş
Kiriş kapasitesi, her bölmede birlikte çalıştıkları için genellikle bir çift kirişin kapasitesini ifade eder.Dikey basınç ve yatay gerilim altında, kirişler palet ağırlığını üstlenir ve ardından dikmelere aktarır.İki katman arasındaki kiriş mesafesi, palet yük boyutlarına göre ayarlanır.
Genellikle her kiriş seviyesinde iki palet konumu tasarlanır.Bu durumda, iki palet yükünün toplam ağırlığı, her seviyedeki kiriş kapasitesinden az olmalıdır.
İzin verilen ışın sapması formülü
Dik
Bir bölme ünitesini örnek alarak, bağlantı kirişleri ile sola ve sağa yerleştirilmiş iki dik çerçeve, temel bir depolama ünitesi oluşturur.Yük kirişlere yüklendikten sonra, dikmeler sıkıştırma kuvveti aktarma yan ürünlerini ve diğer ilgili parçaları hemen taşıyacaktır.
Her dikmenin kapasitesi, yük ağırlığı ve kiriş uzunluğu ile belirlenecektir.Bu durumda, yüklendiğinde dikey ışın sapma mesafesini ölçmek için "Sapma" terimi kullanılır.
Depolama sisteminize yardımcı olabilecek bazı önemli noktalar
1. Gerçek uygulamada, birinci seviye yükler genellikle maliyet tasarrufu için zemine yerleştirilir.
2. Daha önce bahsettiğimiz tüm yük kapasitesi terimleri, statik yükleri ifade eder.
3. Hem kirişlerin hem de dikmelerin maksimum yük kapasitesi karşılanmalıdır.
4. Tüm raflar, belirli proje taleplerini karşılayacak şekilde zemine kurulmalıdır.
5. Çerçeveler, kirişler ve diğer aksesuarlar dahil olmak üzere raflar doğru şekilde monte edilmelidir.
6. Uzun süreli güvenli çalışma ve potansiyel hasar için kapasite fazlalığı bırakılmalıdır.
