Endüstriyel Ek Destek İçin Farklı Tasarımlara Sahip Çeşitli Tel Güverte Tipleri

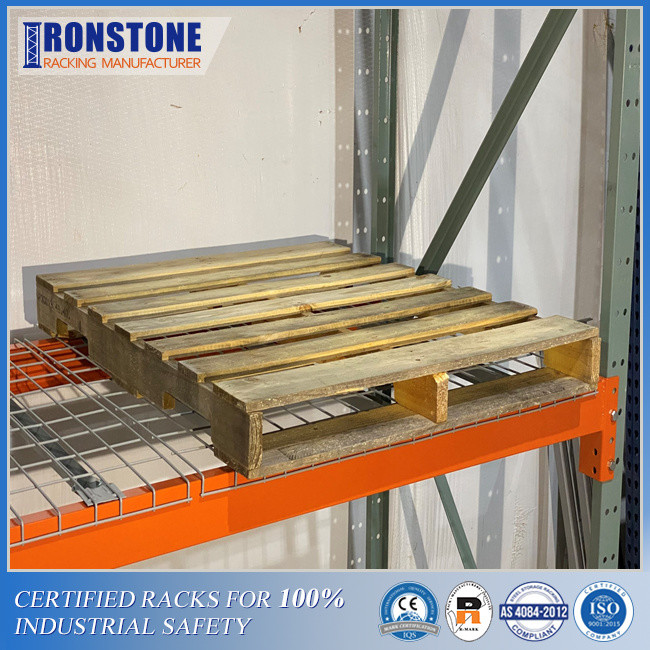

Tel örgü güverte, modern palet raf depolama sistemlerinde gerekli bir aksesuardır.Ek destek sağlayabilirler ve kartonlar, kutular ve diğer küçük veya paletli ürünler için çok uygundurlar.
Palet raflarında kullanılan tel güverteler, karışık kombinasyonları seçeneğiniz için çeşitli tel güverte türlerine yol açan birçok farklı tipte örgü güverte ve desteklenen kanallarla inşa edilmiştir.
Tel güverte özellikleri
| Standart U kanallı şelale tel güverte | Palet güvertesi | |
| Boyutlar (D×W) (inç) | Boyutlar (D×W) (inç) | |
| 24"×46" | 42"×46" | 24"×46" |
| 30"×46" | 42"×52" | 36"×46" |
| 36"×34" | 42"×58" | 36"×52" |
| 36"×46" | 48"×34" | 42"×46" |
| 36"×52" | 48"×46" | 42"×52" |
| 36"×58" | 48"×52" | 44"×46" |
| 42"×34" | 48"×58" |
48"×46" |
1. Destek Kanalları

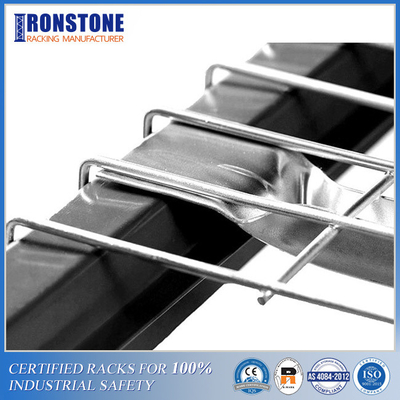

Tel güvertelerde kullanılan destek kanalları, U kanalı ve flanşlı kanal olarak ayrılabilir, birincisi ikincisine göre daha fazla güç sağlayabilir.
Genellikle, U kanalları kademeli kirişlerle mükemmel uyum sağlar ve genişletilmiş kanallar kutu kiriş veya yapısal kiriş için idealdir.
2. Tel güverte
Tel döşemeler farklı desenlerde de olabilir: şelale ters şelale ve düz düz.
3. Farklı tel güverte türleri
Farklı kanalları farklı tarzdaki örgü kirişlerle birleştirerek farklı tel döşeme konfigürasyonları elde ediyoruz.
İşte referansınız için yaygın olarak kullanılan bazı kalıplar.

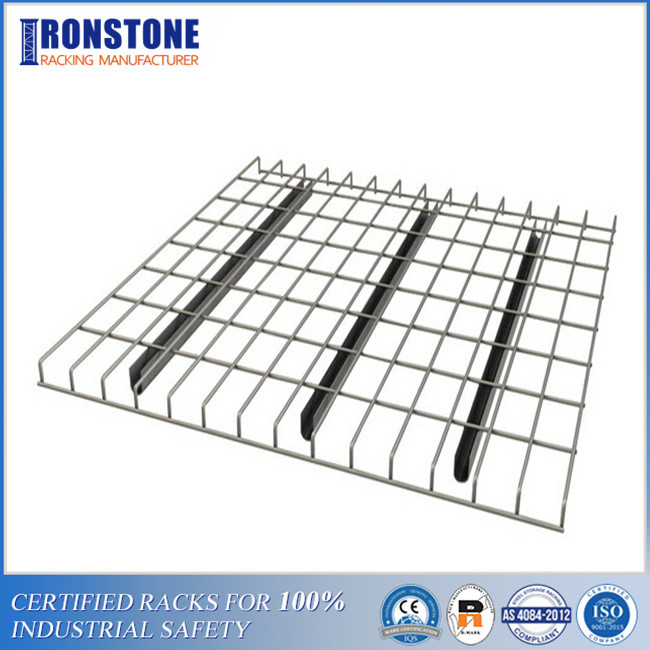

Standart Şelale Tel Güverte = U Kanal + Şelale Kat

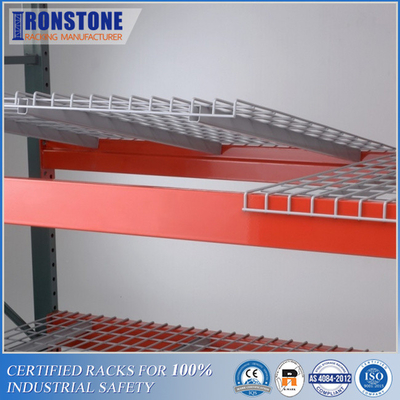

U şeklindeki kanallı standart şelale tel güverte, basamaklı kirişlerde kullanılan en popüler tiptir.Tipik bir standart şelale tel güverte, yükleme kapasitesi taşıyan basamak kirişlerine dayanan 3 kanala sahiptir.Ve şelale şeklindeki kenar, ek stabilite ve koruma sağlayan kirişlerin bazı dış kısımlarını kaplayacaktır.
Ters Kademeli Tel Güverte = Ters U Kanal + Şelale Güverte
Ters basamaklı tel güverte, sadece kir ve toz birikimini durdurabilen ters çevrilmiş kanallarla tam olarak standart tip gibi çalışır.FDA düzenlemelerine uygun olarak, gıda endüstrisinde ve temiz uygulamalarda yaygın olarak kullanılmaktadırlar.
Gömme Düz Tel Güverte=U Kanalı + Düz Düz Güverte
Düz tel güverte, adından da anlaşılacağı gibi, güvertenin düz yüzeyi kirişlerin üst kısmı ile aynı hizada kalır.Uzanma veya akşamdan kalma olmadan, bu tür tel güverteler daha düzenli ve temiz görünür.
Bir varyasyon: Şelale İçinde
İç şelale, standart şelale tel güverte ve gömme düz tel güverteden ilginç bir varyasyondur.Daha kısa şelaleyi basamak kirişinin içine yerleştirmek, hem yük kapasitesini hem de önden güzel görünümü garanti ederek kiriş yüzlerini engelsiz bırakır.Elle yüklenen ürünler için bu tasarım, çizilecek keskin kenarlar olmadığı için çalışanlar için de daha güvenlidir.
Evrensel Genişletilmiş Tel Güverte = Genişletilmiş Kanal + Şelale Güverte
Şelale tasarımlı üniversal alevli tel döşemeler, kutu kirişlerde ve yapısal kirişlerde yaygın olarak kullanılmaktadır.
Ters Genişletilmiş Tel Güverte = Ters Genişletilmiş Kanal + Şelale Güverte
Ters havşalı tel platformlar da FDA yönetmeliğini karşılar ve genellikle özel gereklilikleri karşılamak üzere özelleştirilir.
Ters Şelale Tel Güverte
Ters şelale kablolu güverteler, normal şelale kenarını yukarı çevirerek, raftan düşen öğeleri durdurmak için bir arka durdurucu işlevi görebilir.Bazen tek katlı kirişlerin arkasında ve önünde şelale tel tabliyeleri aşağı ve yukarı ayrı ayrı kullanabiliriz.
