Endüstriyel Kullanım İçin Depo Depolama Rafı Konsol Raf Tasarım Kılıfları
Ürün Detayları

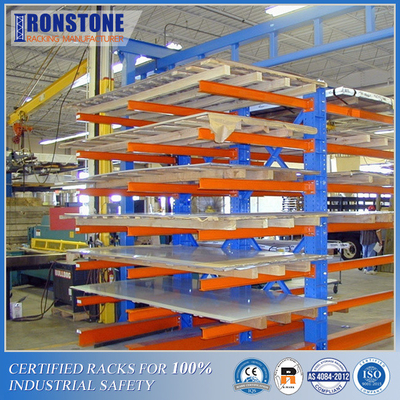

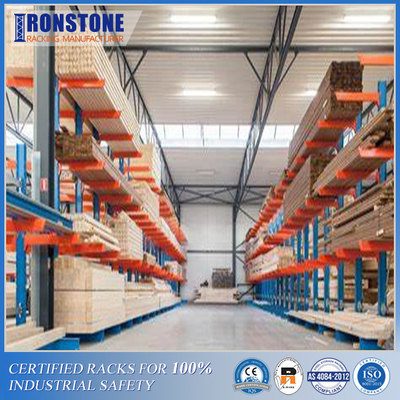

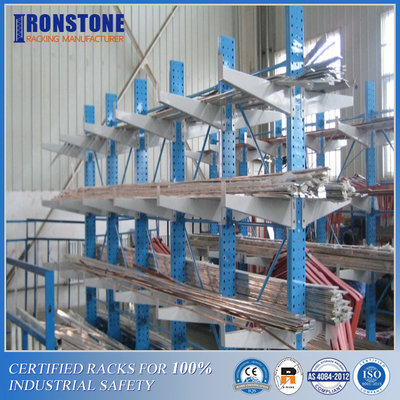

Daha uzun ve daha büyük hacimli ürünlerin depolanması, konsol rafıyla karşılaşana kadar birçok depo sahibini ikilemde bırakmıştır.Kereste, boru, metal çubuklar ve borular dahil olmak üzere uzun, garip şekilli ürünler için olağanüstü bir depolama çözümü olan depo konsol rafı, standart palet rafının yolda duran ön sütunlarla arızalanması sorununu çözmüştür.Taşınması zor malzemelerle uğraşan konsol rafı, ürünün taşınması ve yerleştirilmesi için kolay ve hızlı bir işlem sağlar.
Kol ve sütun özellikleri
| Konsol Kolu Yük Kapasitesi (Kg) | |||||
| Kol Uzunluğu(mm) | |||||
| Yükseklik | 800 | 1000 | 1200 | 1400 | 1600 |
| H120 | 1500 | 1380 | 1020 | 750 | 570 |
| H150 | 1500 | 1500 | 1250 | 1190 | 910 |
| H180 | 1500 | 1500 | 1250 | 1250 | 1250 |
| Konsol Raf Kolon Kapasitesi (Kg) | |||
| Şartname (mm) | Yükseklik (mm) | Kapasite(kg) | |
| Tek taraflı | Çift taraflı | ||
| 305*96 | 2500 | 6800 | 13600 |
| 3000 | 6400 | 12800 | |
| 3500 | 5900 | 11800 | |
| 4000 | 5600 | 11200 | |
| 4500 | 5400 | 10800 | |
| 5000 | 5100 | 10200 | |
| 5500 | 4500 | 9000 | |
| 6000 | 4200 | 8400 | |
| Konsol Raf Kolon Kapasitesi (Kg) | |||
| Şartname (mm) | Yükseklik(mm) | Kapasite(kg) | |
| Tek taraflı | Çift taraflı | ||
| 350*96 | 5000 | 8500 | 17000 |
| 5500 | 8100 | 16200 | |
| 6000 | 7700 | 15400 | |
| 6500 | 7200 | 14400 | |
| 7000 | 6700 | 13400 | |
| 7500 | 6300 | 12600 | |
| 8000 | 5800 | 11600 | |
| 8500 | 5400 | 10800 | |
| Konsol Raf Kolon Kapasitesi (Kg) | |||
| Şartname (mm) | Yükseklik(mm) | Kapasite(kg) | |
| Tek taraflı | Çift taraflı | ||
| 410*96 | 5500 | 12500 | 25000 |
| 6000 | 12000 | 24000 | |
| 6500 | 11000 | 22000 | |
| 7000 | 10000 | 20000 | |
| 7500 | 9500 | 19000 | |
| 8000 | 9200 | 18400 | |
| 8500 | 8700 | 17400 | |
| 9000 | 7500 | 15000 |
|
Hafif hizmetten ağır hizmete kadar, Ironstone size özel depolama taleplerinizi karşılayabilecek çeşitli boyutlar ve konfigürasyonlarla özelleştirilmiş konsol çözümleri sunabilir.
Tasarım öncesi gerekli bilgiler
Doğru tasarım için müşterilerimizden aşağıdaki bilgilere ihtiyacımız var:
(a) Depo düzeni (uzunluk, genişlik, tavan yüksekliği dahil), sütunlar ve kapılar gibi iç yapılar;
(b) Paket boyutu, ağırlığı ve şekli gibi depolama birimi özellikleri;
(c) Gerekli raf tipleri (tek taraflı mı çift taraflı mı?, kolon yüksekliği, kol uzunluğu ve miktarı, destek mesafesi, vb.)
(d) Beklenen yüzey işlemi (renkli, toz boyalı veya galvanizli).
(e) Gerekli aksesuarlar (örn. kolon koruyucu, tel döşemeler, destek çubukları, braketler, vb.).
Ironstone tasarım ve kurulum vakaları
Profesyonel bir raf üreticisi olarak Ironstone, depo düzeninize ve depolama gereksinimlerinize uyan ücretsiz CAD tasarımı sunacaktır.Hizmetlerimiz danışma, tasarım, üretim, teslimat, kurulum ve bakımı içerir ancak bunlarla sınırlı değildir.Hepsinden önemlisi, özellikle büyük siparişler için size mükemmel kalitede ürünleri rakipsiz fiyatlarla sunabiliriz.
