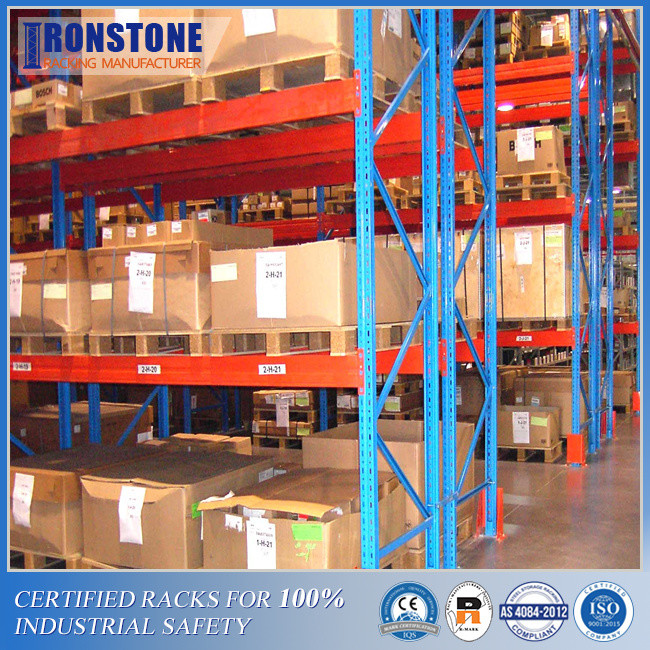

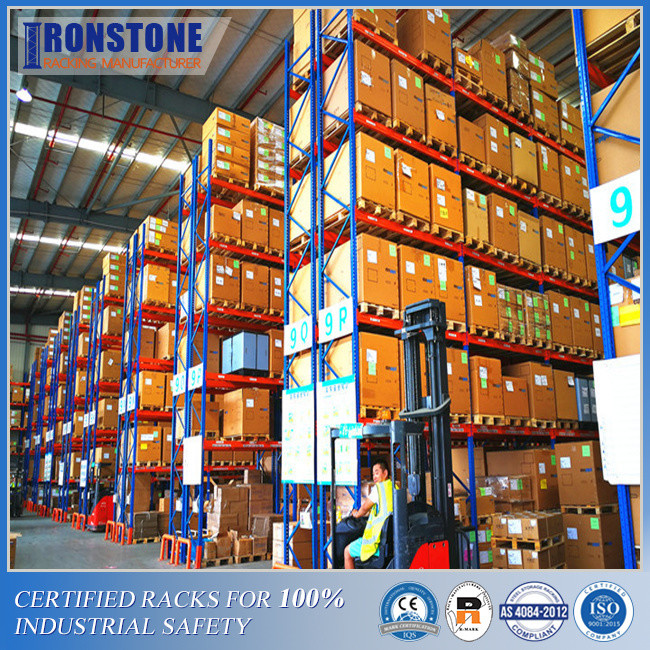

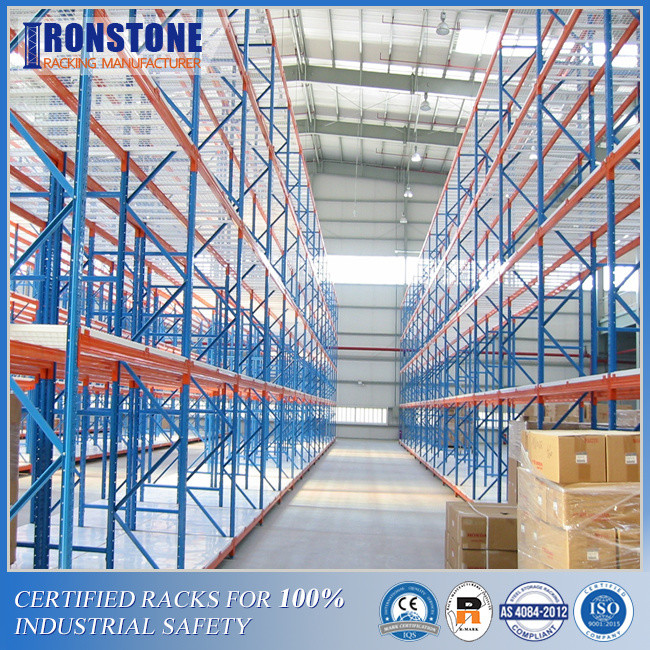

Büyük Yükleme Kapasiteli CE Sertifikalı Ağır Hizmet Seçici Palet Rafı
Geleneksel depo depolama ve alma sistemi olan seçici palet rafları, güvenlik ve dayanıklılık için her zaman maksimum yükleme kapasitesinde çalıştırılmalıdır.Rafların yük kapasitesinin hesaplanması ve her bölmenin taşıyabileceği ürün ağırlık limitleri konusunda kafanız karışırsa, bu makale zihninizi boşaltmanıza yardımcı olabilir.
Raf kapasitesinden bahsederken, ana ağırlık taşıyan bileşenleri ile başlayalım: birlikte çalışan ve tüm yapının bütünlüğüne ve stabilitesine katkıda bulunan dik çerçeveler ve kirişler.
İşte referansınız için bir kiriş ve dik yükleme kapasitesi tablosu
| Kiriş Yükleme Kapasitesi (Kg/çift) | ||||||||
|
Bölüm Boyut (mm) |
Işın Sapması=L/300 Kiriş Uzunluğu (mm) |
|||||||
| 1800 | 2000 | 2300 | 2500 | 2700 | 3000 | 3300 | 3600 | |
| 80*50*1.5 | 2400 | 1950 | 1250 | 1050 | 900 | 800 | 600 | 400 |
| 100*50*1.5 | 4000 | 3300 | 2100 | 1800 | 1500 | 1250 | 1000 | 850 |
| 110*50*1.5 | 4000 | 2700 | 2300 | 1900 | 1600 | 1300 | 1100 | |
| 120*50*1.5 | 3200 | 2700 | 2300 | 1900 | 1500 | 1300 | ||
| 140*50*1.5 | 3850 | 3300 | 2700 | 2300 | 1900 | |||
| 160*50*1.5 | 4600 | 3700 | 3100 | 2600 | ||||
| Dik Çerçeve Yükleme Kapasitesi (kg) | |||
| Dik Bölüm Boyutu (mm) | kalınlık(mm) | çerçeve derinliği(mm) | Yükleme Kapasitesi(kg) |
| 80*60 | 1.8 | 800/900/1000/1050 | 6000 |
| 2.0 | 900/1000/1050/1100 | 8000 | |
| 90*70 | 1.8 | 800/900/1000/1050 | 8000 |
| 2.0 | 900/1000/1050/1100 | 11000 | |
| 100*70 | 2.0 | 900/1000/1050/1100 | 13000 |
| 2.3 | 900/1000/1050/1100 | 15000 | |
| 2.5 | 900/1000/1050/1100 | 16500 | |
| 120*95 | 2.0 | 900/1000/1050/1100 | 18000 |
| 2.3 | 900/1000/1050/1100 | 20000 | |
| 2.5 | 900/1000/1050/1100 | 22000 | |
| 3.0 | 900/1000/1050/1100 | 26000 | |
Işın Kapasitesi
Kiriş kapasitesi, her bölmede birlikte çalıştıkları için genellikle bir çift kirişin kapasitesini ifade eder.Dikey basınç ve yatay gerilim altında, kirişler palet ağırlığını üstlenir ve ardından dikmelere aktarır.İki katman arasındaki kiriş mesafesi, palet yük boyutlarına göre ayarlanır.
Genellikle her kiriş seviyesinde iki palet konumu tasarlanır.Bu durumda, iki palet yükünün toplam ağırlığı, her seviyedeki kiriş kapasitesinden az olmalıdır.
İzin Verilen Kiriş Sapması Formülü
Dik Kapasite
Bir bölme ünitesini örnek alarak, bağlantı kirişleri ile sola ve sağa yerleştirilmiş iki dik çerçeve, temel bir depolama ünitesi oluşturur.Yük kirişlere yüklendikten sonra, dikmeler yan ürünlere ve diğer ilgili parçalara aktarılan sıkıştırma kuvvetini hemen taşıyacaktır.
Her dikmenin taşıyacağı kapasite, yük ağırlığı ve kiriş uzunluğu ile belirlenecektir.Bu durumda, yüklendiğinde dikey ışın sapma mesafesini ölçmek için "Sapma" terimi kullanılır.
Depolama ihtiyacınızı karşılayacak uygun raf malzemesini seçerken dikkat etmeniz gereken bazı noktalar vardır.
► Gerçek uygulamada, birinci seviye yükler genellikle maliyet tasarrufu için zemine yerleştirilir.
► Daha önce bahsettiğimiz tüm yük kapasitesi terimleri statik yükleri ifade eder.
► Hem kirişlerin hem de dikmelerin maksimum taşıma kapasitesi sağlanmalıdır.
► Tüm raflar belirli proje isteklerini karşılayacak şekilde zemine kurulmalıdır.
► Çerçeveler, kirişler ve diğer aksesuarlar dahil olmak üzere raflar doğru bir şekilde monte edilmelidir.
► Uzun süreli güvenlik operasyonları ve olası zararlar için kapasite fazlalığı bırakılmalıdır.
İlginizi Çekebilecek Sorular:
S1: Şirketiniz tarafından üretilen tüm raflar mı?
A1: Evet, 20 yılı aşkın deneyime sahip doğrudan bir üreticiyiz, ana ürünlerimiz arasında Palet Rafları, Raflar, Radyo Mekiği, Konsol, Asma Kat vb.
S2: Şirketiniz nerede bulunuyor?
A2: Fabrikamız, teslimat için uygun olan Nanjing Limanı'na yakın Jiangning Bölgesi, Nanjing, Jiangsu, Çin'de bulunmaktadır.Güçlü bir üretim kapasitesi ve istikrarlı kalite sağlayan 90.000 m2 üretim tesisi.
S3: Ürünleriniz hangi sertifikalardan geçiyor?
A3: Biz ISO9001 sertifikalı bir şirketiz.Raf sistemleri, katı depolama rafları için CE ve AS4084:2012 standartlarına göre tasarlanıp üretilir ve FEM ve RMI standartlarına uygundur.
S4 Garanti süreniz ne kadardır?
A4: Tüm raf ürünleri için 10 yıl garanti ve ömür boyu sigorta hizmetleri veriyoruz.Ürünlerin kalitesinden kaynaklanan herhangi bir kalite sorunu için, değiştirilmek üzere ücretsiz parçalar sağlayacağız.
Q5: örnekleri sağlıyor musunuz?
A5: test etmeniz için ürün numuneleri sağlayabiliriz.Numuneler deniz, kara ve hava yoluyla taşınabilir.
S6: Teslim süresi ne zaman?
A6: Genellikle 25 ila 30 gün sürer.Ancak farklı sipariş miktarları için kesin teslimat süresi farklıdır.
Ürünlerimizin paketlenmesi ve montajı
Ürün sertifikalarımız
